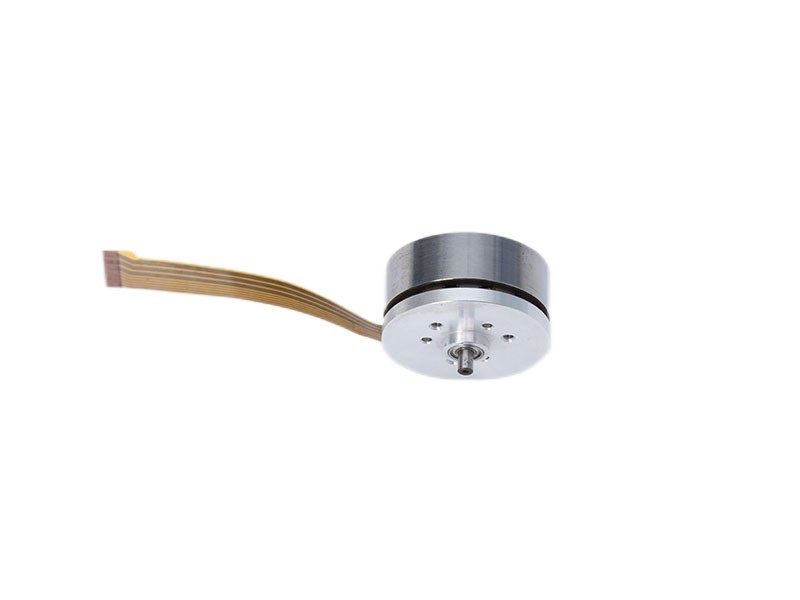

绕组连接方式

Star

霍尔分布角度

120 degree electrical angle

电阻公差

±10% @20℃

电感公差

±20% @1kHz

环境温度

-20℃~+50℃

绝缘电阻

100MΩMin. ,500VDC

介电强度

500VAC for one minute

径向间隙

0.02Max. (450 g-load)

轴向间隙

0.15Max. (450 g-load)

绝缘等级

Class B

极 数

8

相 数

3

额定电压 VCD

9

12

24

48

额定转速 RPM

2090

2810

2760

2940

空载转速 RPM

3720

4610

4530

4780

空载电流 A

＜0.3

＜0.3

＜0.3

＜0.3

额定功率 W

6

7

7

8

额定转矩 mN.m

24.6

25.1

25.5

24.7

额定电流 A

1.06

1

0.5

0.257

峰值转矩 N.m

73.8

75.3

76.5

74.1

峰值电流 A

3.18

3

1.5

0.78

峰值效率 %

72

73

73

73

线电阻 ohms

2.87

3.43

13.7

53

线电感 mH

1.61

1.87

7.73

27.8

转矩常数 mN.m/A

23

24.5

50

95

反电势 Vrms/KRPM

1.7

1.84

3.75

7.1

转子惯量 g.cm²

35

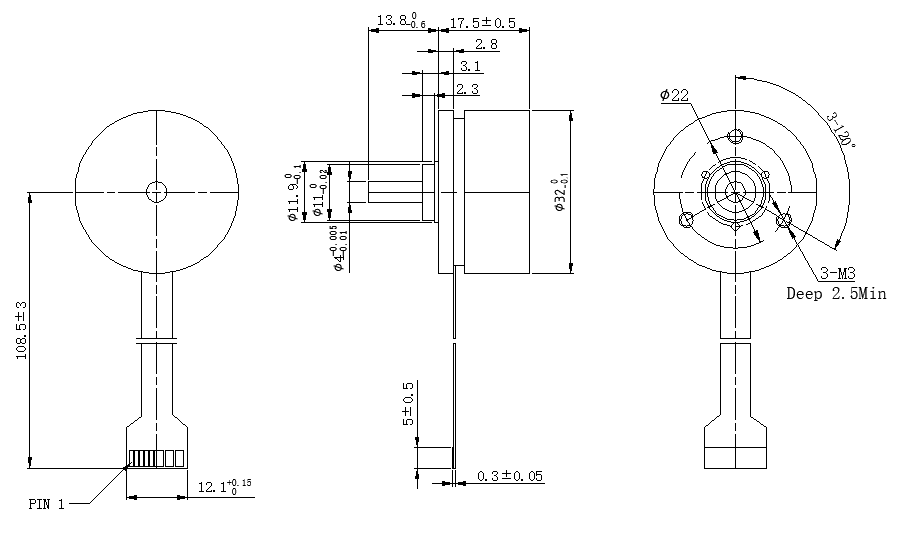

机身长度 mm

18

重量 Kg

0.05

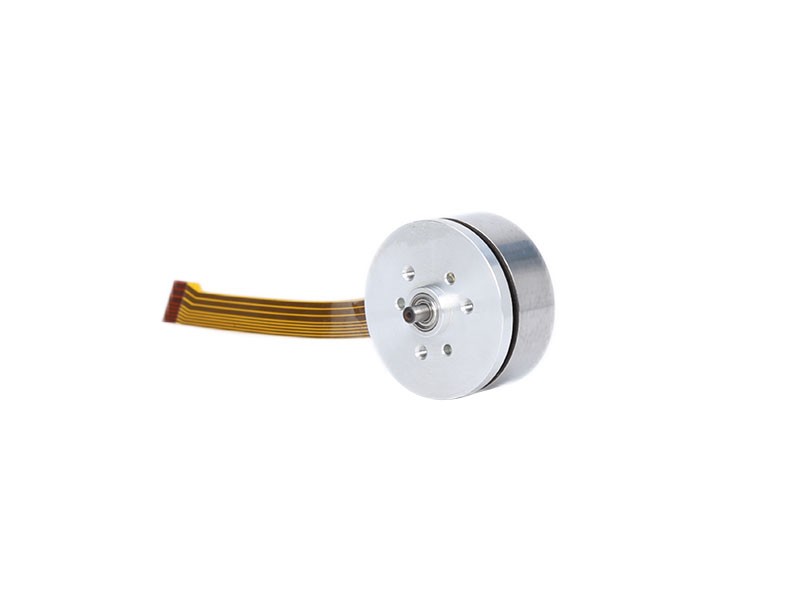

FPC

1

Vcc

Hall positive：+5V~+24V DC

2

HALL C

3

HALL A

4

HALL B

5

GND

HALL negative

6

PHASE W

7

PHASE V

8

PHASE U
