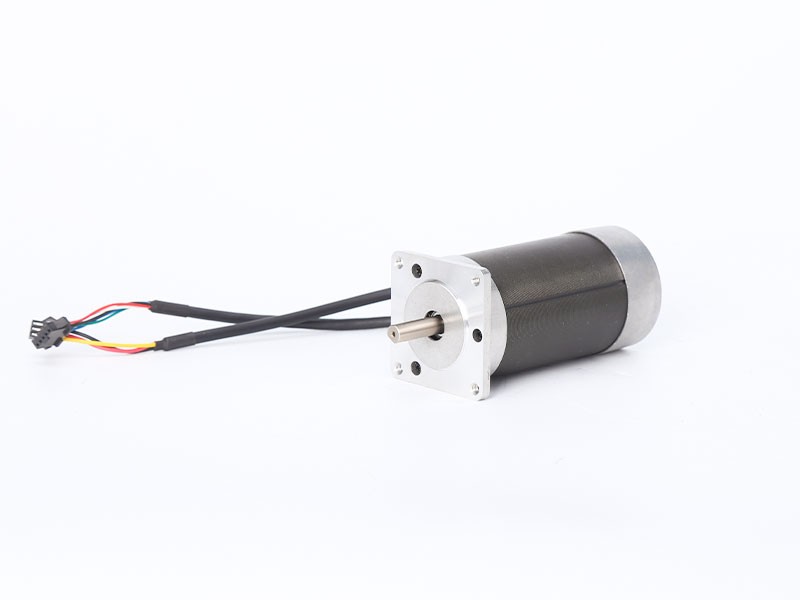

绕组连接方式

Delta

霍尔分布角度

120 degree electrical angle

电阻公差

±10% @20℃

电感公差

±20% @1kHz

环境温度

-20℃~+50℃

绝缘电阻

100MΩMin. ,500VDC

介电强度

500VAC for one minute

径向间隙

0.02Max. (450 g-load)

轴向间隙

0.08Max. (450 g-load)

绝缘等级

Class B

极数

4

相数

3

额定电压 VDC

36

额定转速 RPM

4000

空载转速 RPM

5600

5300

5300

空载电流 A

＜0.5

＜0.5

＜0.5

额定功率 W

50

100

150

额定转矩 N.m

0.11

0.23

0.35

额定电流 A

1.8

3.5

5.4

峰值转矩 N.m

0.33

0.7

1.05

峰值电流 A

5.4

10.5

16.2

效率上限值 %

78%

82%

82%

线电阻 ohms

1.6

0.64

0.45

线电感 mH

4.4

2

1.5

转矩常数 N.m/A

0.061

0.065

0.065

反电势 Vrms/KRPM

4.5

4.8

4.8

转子惯量 g.cm2

75

119

173

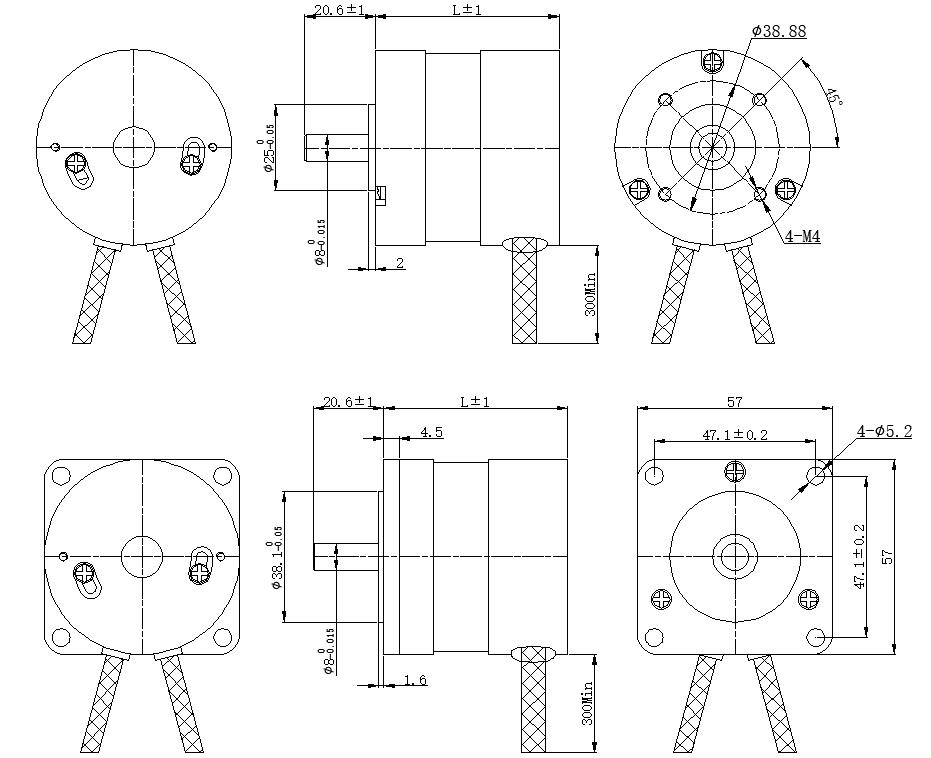

机身长度 mm

53.6

73.6

93.6

重量 Kg

0.44

0.72

0.95

RED（红色）

UL1430 26AWG

Vcc

Hall positive：+5V~+24V DC

BLUE（蓝色）

HALL A

GREEN（绿色）

HALL B

WHITE（白色）

HALL C

BLACK（黑色）

GND

HALL negative

YELLOW（黄色）

UL1430 20AWG

PHASE U

RED（红色）

PHASE V

BLACK（黑色）

PHASE W
