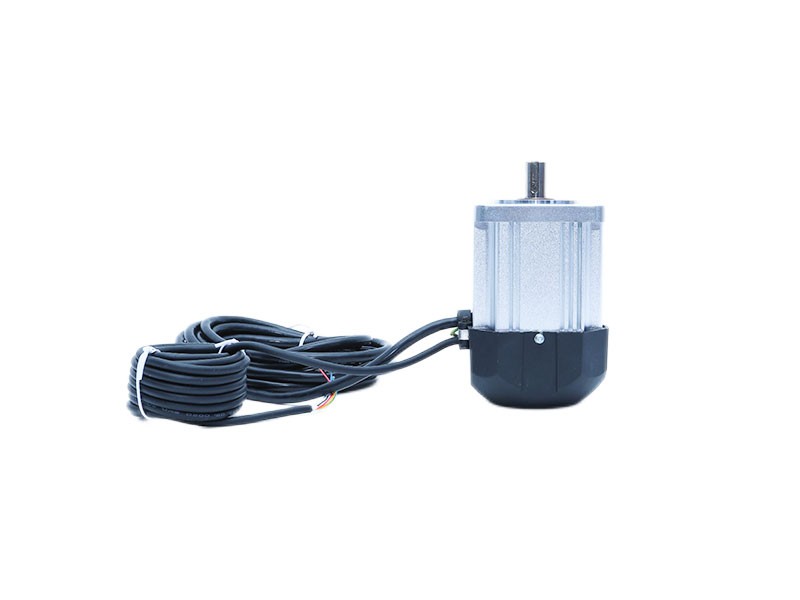

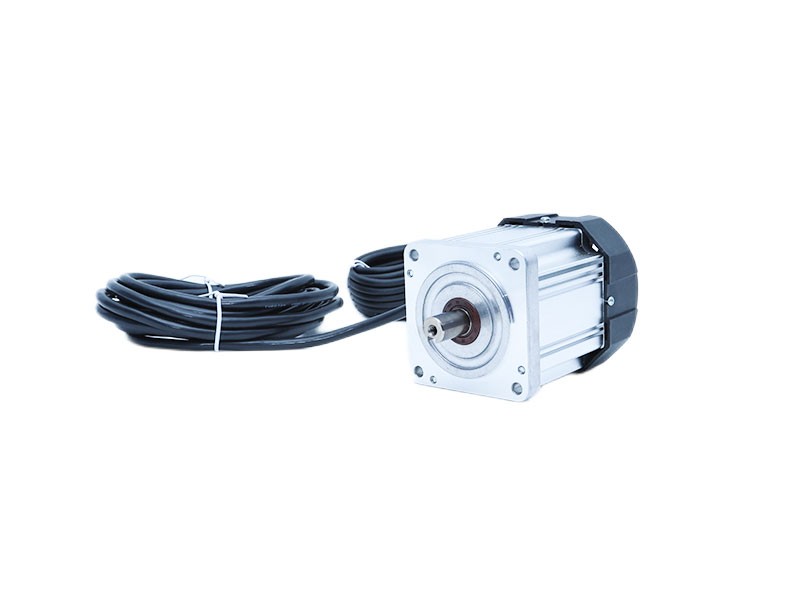

绕组连接方式

Star

霍尔分布角度

120 degree electrical angle

电阻公差

±10% @20℃

电感公差

±20% @1kHz

环境温度

-20℃~+50℃

绝缘电阻

100MΩMin. ,500VDC

介电强度

1800VAC for one minute

径向间隙

0.02Max. (450 g-load)

轴向间隙

0.08Max. (450 g-load)

绝缘等级

Class F

极数

4

相数

3

额定电压 VDC

24/48/AC100/AV220

额定转速 RPM

3000

额定功率 W

125

230

320

额定转矩 N.m

0.4

0.7

1

额定电流 A

8.7

2.16

4.32

峰值转矩 N.m

1.2

2.1

3

峰值电流 A

15

21

36

转矩常数 N.m/A

0.11

0.11

0.11

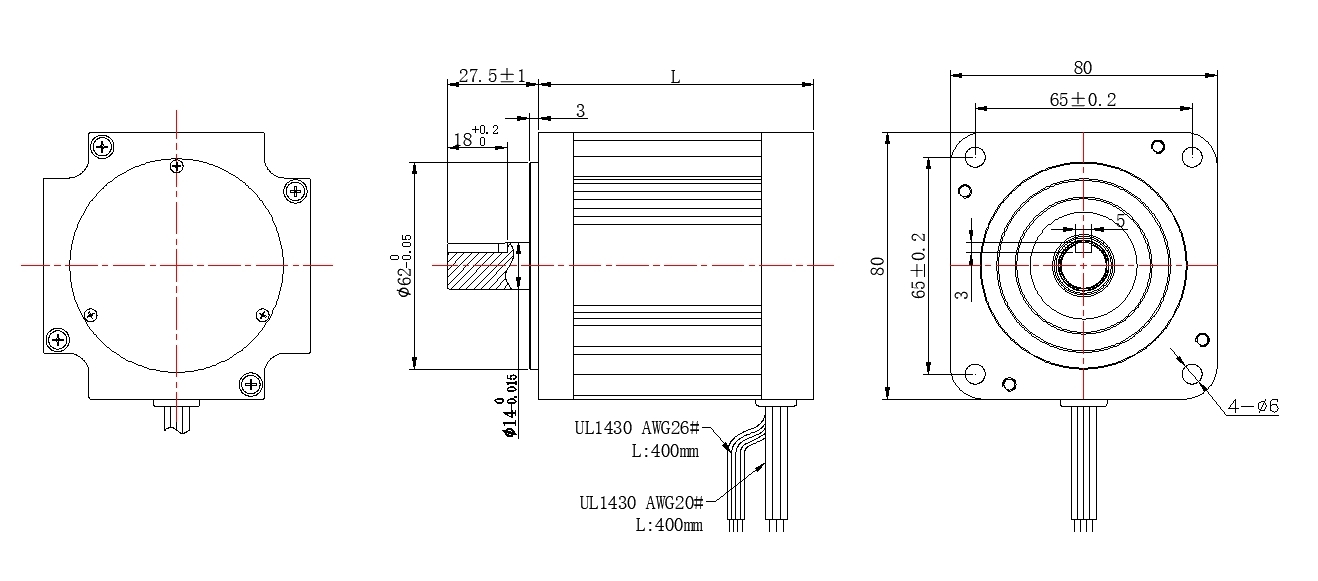

机身长度 mm

80

105

125

重量 Kg

2

2.5

3

RED（红色）

UL1430 26AWG

Vcc

Hall positive：+5V~+24V DC

BLUE（蓝色）

HALL A

GREEN（绿色）

HALL B

WHITE（白色）

HALL C

BLACK（黑色）

GND

HALL negative

YELLOW（黄色）

UL1430 18AWG

PHASE U

RED（红色）

PHASE V

BLACK（黑色）

PHASE W
