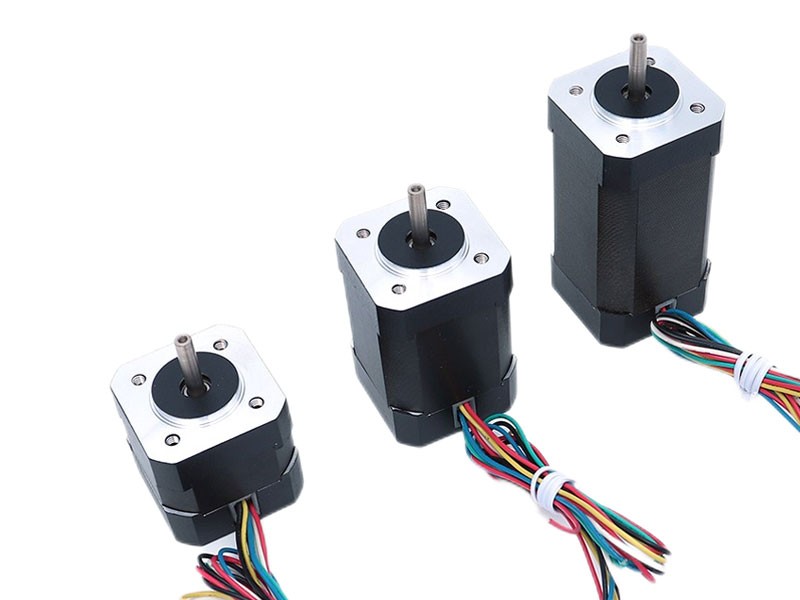

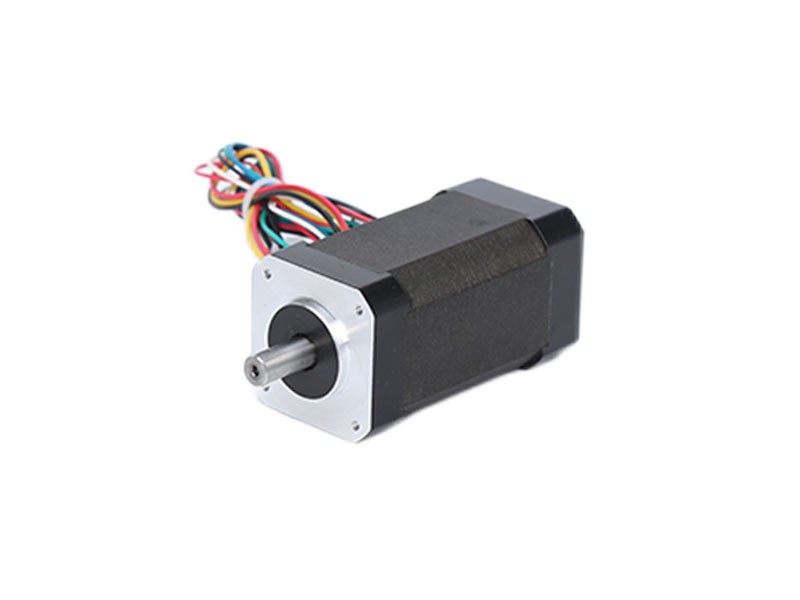

绕组连接方式

Delta

霍尔分布角度

±120 degree electrical angle

电阻公差

±10% ±10% @20℃

电感公差

±±20% @1kHz

环境温度

-20℃~+50℃

绝缘电阻

-20100MΩMin. ,500VDC

介电强度

500VAC for one minute

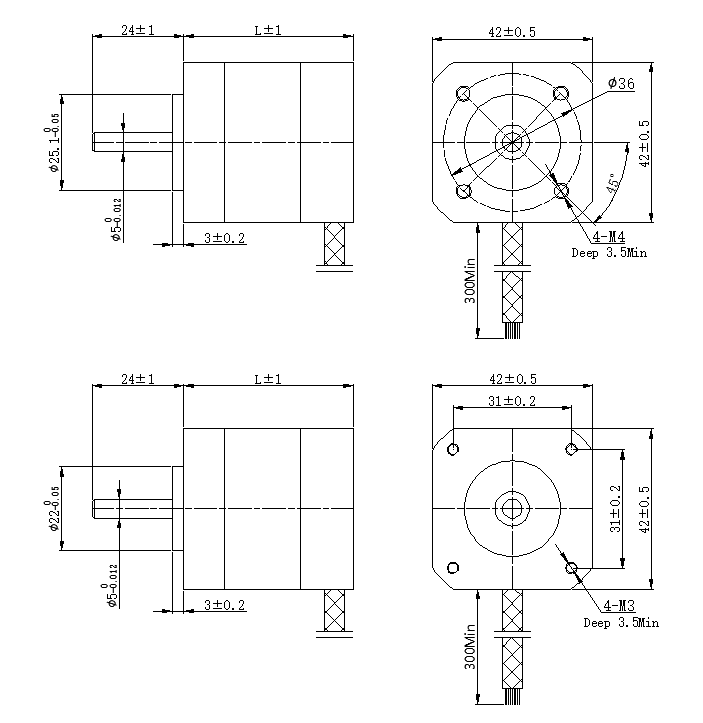

径向间隙

0.02Max. (450 g-load)

轴向间隙

0.08Max. (450 g-load)

绝缘等级

Class B

极数

8

相 数

3

额定电压 VDC

24

额定转速 RPM

4000

空载转速 RPM

6900

6250

6200

空载电流 A

＜0.5

＜0.5

＜0.5

额定功率 W

26

52

78

额定转矩 N.m

0.0625

0.125

0.185

额定电流 A

1.9

3.5

5

峰值转矩N.m

0.19

0.38

0.56

峰值电流 A

5.7

10.5

15

效率上限 %

70%

73%

73%

线电阻 ohms

1.5

0.8

0.4

线电感 mH

2.1

1.2

0.7

转矩常数N.m/A

0.033

0.036

0.037

反电势 Vrms/KRPM

2.45

2.71

2.74

RED（红色）

UL1430 26AWG

Vcc

Hall positive：+5V~+24V DC

BLUE（蓝色）

HALL A

GREEN（绿色）

HALL B

BLACK（黑色）

GND

HALL negative

YELLOW（黄色）

UL1430 22AWG

PHASE U

RED（红色）

PHASE V

BLACK（黑色）

PHASE W
